GⅠCL型鼓形齒式聯軸器

產品描述：鼓形齒式聯軸器屬于剛撓性聯軸器,齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成.外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即為將外齒制成球面

全國熱線

15231779603

GⅠCL型鼓形齒式聯軸器· 產品描述The product description

GⅠCLZ型-鼓形齒式聯軸器 (JB/T 8845.3-2001)替代 (JB/T 8845.3(2)-1999)
　　鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行業、也適用于石油、化工、通用機械等各類機械的軸系傳動齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。

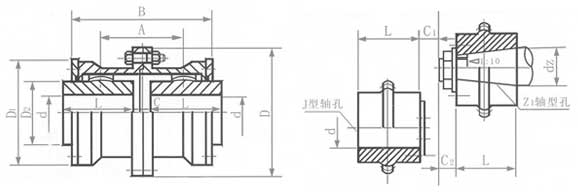

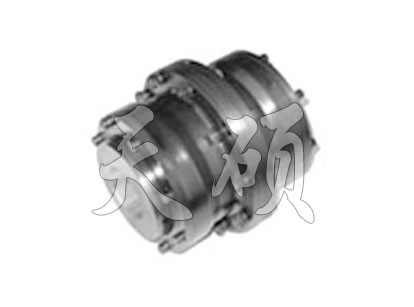

GⅠCL型鼓形齒式聯軸器

型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d　dz	軸孔長度L		D	D₁	D₂	B	A	C	C1	C2	轉動慣量 kg·m²	重量 kg
				Y	J₁ Z₁
GICL1	0.8	7100	25-28	62	44	125	95	60	115	75	2.5	-	19	0.001	6
			30-38	82	60							15	22
GICL2	1.4	6300	30-38	82	60	144	122	75	135	88	2.5	12.5	30	0.02	10
			40-48	112	84							13.5	28
GICL3	2.8	5900	40-56	112	84	174	140	95	155	106	3	25	28	0.05	18
			60	142	107							17	35
GICL4	5.0	5400	40-56	112	84	196	165	115	178	125	3	17	28	0.1	25
			60-70	142	107							17	35
GICL5	8	5000	40-56	112	84	224	183	130	198	142	3	25	28	0.16	38
			60-75	142	107							20	35
GICL6	11.2	4800	60-75	142	107	242	200	145	218	160	4	20	35	0.3	49
			80-90	172	132							22	43
GICL7	15	4500	60-75	142	107	260	230	160	244	180	4	25	35	0.5	70
			80-95	172	132							22	43
GICL8	21.2	4000	80-95	172	132	282	245	175	264	193	5	22	43	0.6	84
			100-110	212	167							22	48
GICL9	26.5	3500	80-95	172	132	314	270	200	284	208	5	22	43	1	110
			100-125	212	167							22	49
GICL10	42.5	3200	100-125	212	167	346	300	220	330	249	5	22	49	1.9	160
			130-140	252	202							29	54
GICL11	60	3000	100-125	212	167	380	330	260	360	467	6	29	49	3.3	220
			130-150	252	202							29	54
GICL12	80	2600	130-150	252	202	442	380	290	416	313	6	29	55	5	310
			160-180	302	242							29	68
GICL13	112	2300	160-180	302	242	482	420	320	476	364	7	32	70	10	420
			190-200	352	282							32	80
GICL14	160	2100	160-180	302	242	520	465	360	532	415	8	42	70	17	600
			190-220	352	282							32	80
GICL15	224	1900	190-220	352	282	580	510	400	556	429	10	34	80	27	790
			240-250	410	330							38	-
GICL16	355	1600	200-220	352	282	680	595	465	640	501	10	58	-	52	1140
			240-260	410	330							38	-
GICL17	400	1500	240-260	410	330	720	642	495	672	512	10	39	-	69	1310
			280-300	470	380							39	-
GICL18	500	1400	240-260	410	330	775	675	520	702	524	10	46	-	96	1630
			280-320	470	380							41	-
GICL19	630	1300	280-320	470	380	815	715	560	744	560	10	41	-	116	1780
			340	550	450							41	-
GICL20	710	1200	280-320	470	380	855	755	585	786	595	13	44	-	168	2270
			340-360	550	450							44	-
GICL21	900	1100	300-320	470	380	915	795	620	808	611	136	59	-	216	2600
			340-380	550	450							44	-
GICL22	950	950	340-380	550	450	960	840	665	830	632	13	44	-	278	3040
			400	650	540							44	-
GICL23	1120	900	360-380	550	450	1010	885	710	870	666	13	44	-	380	3670
			400-420	650	540							48	-
GICL24	1250	875	380	550	450	1050	925	730	890	685	15	46	-	448	3964
			400-450	650	540							50	-
GICL25	1400	850	400-480	650	540	1120	970	770	930	724	15	50	-	564	4443
GICL26	1600	825	420-500	650	540	1160	990	800	950	733	15	50	-	637	4791
GICL27	1800	800	450-500	650	540	1210	1060	850	958	739	15	50	-	866	5758
			530	800	680								-
GICL28	2000	770	480-500	650	540	1250	1080	890	1034	805	20	55	-	1020	6232
			530-560	800	680								-
GICL29	2800	725	500	650	540	1340	1200	960	1034	792	20	57	-	1451	7549
			530-600	800	680							55	-
GICL30	3200	700	560-630	800	680	1390	1240	1005	1050	806	20	55	-	1974	9541
