您的位置: 首頁>>產品展示>>鼓形齒式聯軸器

GⅠCLZ型鼓形齒式聯軸器

產品描述：鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點) :作為一種傳動裝置的鼓形齒聯軸器是由普通直齒聯軸器發展演變而來的

在線咨詢

全國熱線

15231779603

GⅠCLZ型鼓形齒式聯軸器· 產品描述The product description

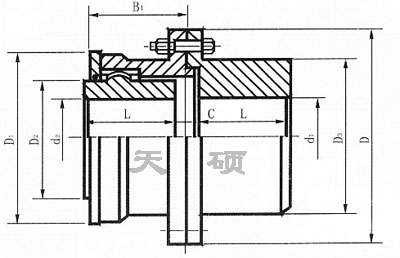

GICLZ型鼓形齒式聯軸器

GⅠCLZ型—鼓形齒式聯軸器 (JB/T 8845.3 — 2001)

GICLZ型-鼓形齒式聯軸器基本參數和主要尺寸

　　鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點) ：作為一種傳動裝置的鼓形齒聯軸器是由普通直齒聯軸器發展演變而來的，鼓形齒聯軸器在國外許多*的工業國家已有種種標準及系列產品，由兩個鼓形外齒套與一對直齒內齒齒圈等零件組成。靠內，外齒的嚙合傳遞轉矩，并通鼓形外齒套的直齒的內齒圈的軸線擺動（稱角向位移）來補償倆傳動軸線的相對偏移。齒長方向的鼓度越大，其角向位移越大，*大達6°,一般使用推薦1°～1.5°，而舊的齒輪聯軸器只允許0.5°；從彎曲強度和承載能力來看，在相同的工作條件下鼓形齒聯軸器傳遞扭矩可提高15～20%。齒長方向的鼓度，使齒對接觸情況較好，因此鼓形齒式聯軸器有傳動能力大、角位移大、傳動平穩、效率高、壽命長等優點。因此逐步取代直齒聯軸器，并廣泛用于冶金機械，重型、礦山機械，起重、運輸機械等傳動。
大轉矩鼓形齒式聯軸器承載沖擊性能好，但齒面接觸應力和齒根彎曲疲勞強度要求高，如果我們采取特殊結構、特殊材料、特殊工藝，那么該聯軸器就能夠滿足大直徑軋管機的要求。隨著我國經濟的發展，大直徑軋管機需求增加，其主傳動使用聯軸器的要求也越來越高，滿足該要求的聯軸器有十字式萬向聯軸器和大轉矩鼓形齒式聯軸器，其中十字式萬向聯軸器轉矩可以達到，但承載沖擊性能差、壽命短，這是一個很大的缺點；目前國內軋機用的標準聯軸器無法滿足要求，只達到需求轉遞轉矩的1/2～1/3，國外聯軸器專業制造商可以滿足要求，但由于它采用專門的技術，再加上制造難度大，所以價格特別昂貴。一臺軋管機需要10套左右，再加上備件外購費用很大。天碩聯軸器廠根據客戶需求研制的各種鼓形齒聯軸器已能滿足國內各廠家的需求。鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行業、也適用于石油、化工、通用機械等各類機械的軸系傳動
齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。　

型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d1　d2 mm	軸孔長度L	D	D₁	D₂	D₃	B	C	轉動慣量 kg·m²	重量 kg
型號	公稱轉矩 Tn KN·m	許用轉速 [n] r/min	軸孔直徑 d1　d2 mm	L Y　J₁	D	D₁	D₂	D₃	B	C	轉動慣量 kg·m²	重量 kg
GⅠCLZ1	0.8	7100	*　* 25-40-50	62-112	125	95	60	80	57	2.5	0.01	5.4
GⅠCLZ2	1.4	6300	*　* 30-50-60	82-142	144	120	75	95	67	2.5	0.02	10
GⅠCLZ3	2.8	5900	*　* 30-63-70	82-142	174	140	95	115	77	3	0.04	17
GⅠCLZ4	5.0	5400	*　* 40-71-80	84-172	196	165	115	130	89	3	0.07	23
GⅠCLZ5	8	5000	*　* 40-85-90	84-172	224	183	130	150	99	3	0.15	37
GⅠCLZ6	11.2	4800	*　* 60-95-100	107-212	241	200	145	170	109	4	0.24	47
GⅠCLZ7	15	4500	*　* 60-110-120	107-212	260	230	160	195	122	4	0.43	70
GⅠCLZ8	21.2	4000	*　* 65-120-130	107-252	282	245	175	210	132	5	0.61	82
GⅠCLZ9	26.5	3500	*　* 80-130-140	132-252	314	270	200	225	142	5	0.94	100
GⅠCLZ10	42.5	3200	*　* 80-150-160	132-302	346	300	220	250	165	5	1.67	150
GⅠCLZ11	60	3000	*　* 100-170-180	167-302	380	330	260	285	180	6	3	210
GⅠCLZ12	80	2600	*　* 120-190-200	167-352	442	380	290	325	208	6	5.3	284
GⅠCLZ13	112	2300	*　* 140-220	202-352	482	420	320	360	238	7	9.2	402
GⅠCLZ14	160	2100	*　* 160-240-250	242-410	520	465	360	410	266	8	16	582
GⅠCLZ15	224	1900	*　* 190-260-280	282-470	580	510	400	450	278	10	26	778
GⅠCLZ16	355	1600	*　* 200-300-320	282-470	680	595	465	500	320	10	47	1071
GⅠCLZ17	400	1500	* 220-320	282-470	720	642	495	530	336	10	61	1210
GⅠCLZ18	500	1400	* 240-340	330-550	775	675	520	540	351	10	82	1475
GⅠCLZ19	630	1300	* 260-360	330-550	815	715	560	580	372	10	101	1603
GⅠCLZ20	710	1200	* 280-380	380-550	855	755	585	600	393	13	140	2033
GⅠCLZ21	900	1100	* 300-400	380-650	915	795	620	640	404	13	184	2385
GⅠCLZ22	950	950	* 340-420	450-650	960	840	665	680	415	13	235	2452
GⅠCLZ23	1120	900	* 360-450	450-650	1010	890	710	720	435	13	323	3332
GⅠCLZ24	1250	875	* 360-450	450-650	1050	925	730	760	445	22	388	3640
GⅠCLZ25	1400	850	* 400-500	540-650	1120	970	770	800	465	22	486	4073
GⅠCLZ26	1600	825	* 420-530	540-650	1160	990	800	850	475	22	573	4527
GⅠCLZ27	1800	800	* 450-560	540-800	1210	1060	850	900	479	22	789	5485
GⅠCLZ28	2000	770	* 480-600	540-800	1250	1080	890	960	517	28	960	6050
GⅠCLZ29	2800	725	* 500-630	540-800	1340	1200	960	1010	517	28	1269	7090
GⅠCLZ30	3500	700	* 560-670	680-800	1390	1240	1005	1070	525	28	1822	9264
