產品描述：指由至少一對垂直于旋轉軸線的端面在流體壓力和補償機構彈力(或磁力)的作用下以及輔助密封的配合下保持貼合并相對滑動而構成的防止流體泄漏的裝置.
15231779603
104機械密封適用范圍
密封腔壓力：P≤0～0.6MPa
密封腔溫度：t=-20℃～80(150)℃
線 速 度：Vg≤8m/s
■單端面
■非平衡型密封
■橡膠波紋管

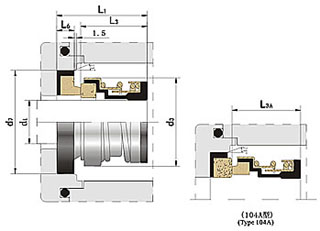

| 104 裝配尺寸 (mm) | ||||||||
| 規格 尺寸 | d1 (h6) |
d3 (max) |
d7 (H8) |
L1 (±0.5) |
L3 | L3A | L6 | |
| 104-12 | 12 | 22.5 | 24 | 20.0 | 14.4 | 15.0 | 4.0 | |
| 104-14 | 14 | 25.0 | 26 | 25.0 | 18.0 | 19.0 | 5.0 | |
| 104-15 | 15 | 27.0 | 28 | 25.0 | 18.0 | 19.0 | 5.0 | |
| 104-16 | 16 | 27.0 | 28 | 25.0 | 18.0 | 19.0 | 5.0 | |
| 104-17 | 17 | 30.5 | 34 | 25.0 | 18.0 | 19.0 | 5.0 | |
| 104-18 | 18 | 30.5 | 34 | 25.0 | 18.0 | 19.0 | 5.0 | |
| 104-19 | 19 | 33.0 | 36 | 25.0 | 18.0 | 19.0 | 5.0 | |
| 104-20 | 20 | 33.0 | 36 | 25.0 | 18.0 | 19.0 | 5.0 | |
| 104-22 | 22 | 36.5 | 38 | 25.5 | 18.5 | 19.5 | 5.0 | |
| 104-25 | 25 | 40.0 | 41 | 37.0 | 28.0 | 29.0 | 7.0 | |
| 104-30 | 30 | 46.0 | 46 | 37.0 | 28.0 | 29.0 | 7.0 | |
| 104-35 | 35 | 51.0 | 51 | 37.0 | 28.0 | 29.0 | 7.0 | |
| 104-40 | 40 | 57.0 | 60 | 40.0 | 29.5 | 30.5 | 8.5 | |
| 104-45 | 45 | 64.5 | 65 | 40.0 | 29.5 | 31.0 | 8.5 | |
| 104-50 | 50 | 71.0 | 70 | 45.0 | 33.5 | 9.5 | ||
| 104-55 | 55 | 75.5 | 75 | 45.0 | 33.5 | 9.5 | ||
機械密封(mechanical seal)是指由至少一對垂直于旋轉軸線的端面在流體壓力和補償機構彈力（或磁力）的作用下以及輔助密封的配合下保持貼合并相對滑動而構成的防止流體泄漏的裝置。彈力加載機構與輔助密封是金屬性紋管的機械密封我們稱為金屬波紋管密封。在輕型密封中，還有使用橡膠波紋管作輔助密封的，橡膠波紋管彈力有限，一般需要輔以彈簧來滿足加載彈力。 “機械密封”通常被人們簡稱為“機封”。
