產品描述：LAK型鞍形塊彈性聯軸器是由若干個鞍形橡膠塊通過螺栓與主,從動端半聯軸器聯接以傳遞轉矩,結構簡單,零件數量少,裝拆方便,易于維護,具有良好的減振緩沖和較大的軸線偏移補償性能.
15231779603

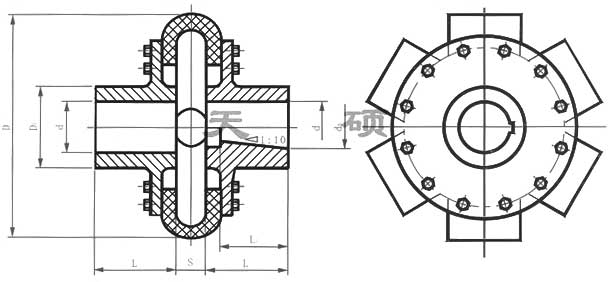

LAK型鞍形塊彈性聯軸器是由若干個鞍形橡膠塊通過螺栓與主、從動端半聯軸器聯接以傳遞轉矩，結構簡單，零件數量少，裝拆方便，易于維護，具有良好的減振緩沖和較大的軸線偏移補償性能，運動及變形所產生熱量通過旋轉可自動散發，鞍形塊彈性元件全系列只有四種規格，通用互換性好，有利于降低成本。可應用于礦山、冶金、船舶、紡織等行業中。
LAK鞍形塊彈性聯軸器用于聯接兩同軸線的傳動軸系。具有一定的徑向、軸向、角向補償和減震性能。環境溫度為–20~+80℃，傳遞公稱轉矩為63~50000N·m。
| 型號 | 公稱轉矩 Tn N.m |
許用轉速 [n] r/min |
許用軸孔 | 軸孔長度 | D | D1 | S | 重量 kg |
轉動慣量 kg·m2 |
| d，dz | Y J1，Z1 | ||||||||
| L L1， | |||||||||
| LAK1 | 63 | 5000 | 20-32 | 38-82 | 155 | 50 | 10 | 3.4 | 0.005 |
| LAK2 | 100 | 5000 | 25-38 | 44-82 | 165 | 60 | 10 | 4.8 | 0.007 |
| LAK3 | 160 | 4500 | 28-45 | 44-112 | 185 | 75 | 10 | 8.73 | 0.017 |
| LAK4 | 250 | 4500 | 30-48 | 60-112 | 185 | 75 | 10 | 8.86 | 0.018 |
| LAK5 | 500 | 3800 | 40-65 | 84-142 | 235 | 95 | 15 | 14.4 | 0.039 |
| LAK6 | 630 | 3700 | 40-71 | 84-142 | 240 | 100 | 15 | 16.1 | 0.043 |
| LAK7 | 1000 | 3000 | 45-75 | 84-142 | 295 | 120 | 15 | 29 | 0.147 |
| LAK8 | 1600 | 2800 | 50-80 | 84-172 | 340 | 130 | 15 | 38.5 | 0.28 |
| LAK9 | 2500 | 2300 | 50-90 | 84-172 | 385 | 145 | 25 | 53 | 0.42 |
| LAK10 | 4000 | 1900 | 55-100 | 84-212 | 460 | 160 | 25 | 76.6 | 1.03 |
| LAK11 | 6300 | 1700 | 60-110 | 107-212 | 530 | 180 | 25 | 128 | 2.38 |
| LAK12 | 7100 | 1600 | 65-120 | 107-212 | 575 | 190 | 25 | 144 | 3.32 |
| LAK13 | 10000 | 1500 | 75-140 | 107-252 | 630 | 225 | 25 | 198 | 5.45 |
| LAK14 | 14000 | 1350 | 85-150 | 132-252 | 665 | 250 | 30 | 242 | 5.66 |
| LAK15 | 20000 | 1200 | 100-180 | 167-302 | 740 | 280 | 30 | 330 | 10.3 |
| LAK16 | 31500 | 1000 | 110-190 | 167-352 | 880 | 305 | 30 | 475 | 23.5 |
| LAK17 | 50000 | 900 | 120-220 | 167-352 | 1040 | 345 | 30 | 701 | 50.2 |
