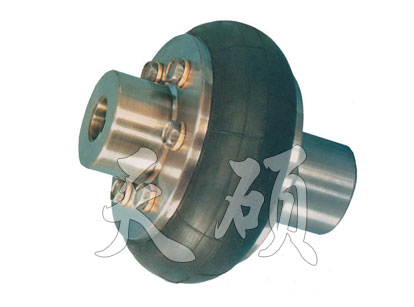

UL輪胎式聯軸器

產品描述：UL輪胎式聯軸器是一種高彈性聯軸器,具有良好的減震緩沖和優越的軸間偏移補償性能.

在線咨詢

全國熱線

15231779603

UL輪胎式聯軸器· 產品描述The product description

UL輪胎式聯軸器是一種高彈性聯軸器，具有良好的減震緩沖和優越的軸間偏移補償性能，工作溫度-20~80攝氏度，轉遞轉矩10~20000N.M,適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件，并全拆裝方便，因為彈性元件是一整體的輪胎體，拆裝維修方便、不需潤滑、耐久可靠。

標準的半聯軸器結構為K型，在表示中可不再標記。
橡膠元件（輪胎體）與金屬壓板硫化粘結在一起，裝配時用螺栓直接與兩半聯軸器聯結
柔性、阻尼大、補償量大
結構簡單、裝配容易，要換輪胎體時無需軸向移動聯軸節
缺點：隨扭轉角的增加，在主從動軸上會產生相當大的軸向力
UL型輪胎式聯軸器基本性能參數和主要尺寸（GB5844-2002）

型號	公稱轉矩 Tn N·m	瞬時*大轉矩 N·m	許用轉速 n r/min	軸孔直徑 d（H7）	軸孔長度 L		D	B	D₁	質量 m kg	轉動慣量 I kg·m²
					J、J₁型	Y型
UL1	10	31.5	5000	11	22	25	80	20	42	0.7	0.0003
				12，14	27	32
				16，18	30	42
UL2	25	80	5000	14	27	32	100	26	51	1.2	0.0008
				16，18，19	30	42
				20，22	38	52
UL3	63	180	4300	18，19	30	42	120	32	62	1.8	0.0022
				20，22，24	38	52
				25	44	62
UL4	100	315	4500	20，22，24	38	52	140	38	69	3	0.0044
				25，28	44	62
				30	60	82
UL5	160	500	4000	24	38	52	160	45	80	4.6	0.0084
				25，28	44	62
				30，32，35	60	82
UL6	250	710	3600	28	44	62	180	50	90	7.1	0.0164
				30，32	60	82
				35，38	84	112
UL7	315	900	3200	32，35，38	60	82	200	56	104	10.9	0.029
				40，42，45，48	84	112
UL8	400	1250	3000	38	60	82	220	63	110	12	0.0448
				40，42，45，48，50	84	112
UL9	630	1800	2800	42，45，48，50，55，56	84	112	250	71	130	20	0.0898
				60	107	142
UL10	800	2240	2400	45＇，48＇，50，55，56	84	112	280	80	148	30.6	0.1596
				60，63，65，70	107	142
UL11	1000	2500	2100	50＇，55＇，56＇	84	112	320	90	165	39	0.2792
				60，63，65，70，71，75	107	142
UL12	1600	4000	2000	55＇，56＇	84	112	360	100	188	59	0.5356
				60＇，63＇，65＇，70，71，75	107	142
				80，85	132	112
UL13	2500	6300	1800	63＇，65＇，70＇，71＇，75＇	107	142	400	110	210	81	0.896
				80，85，90，95	132	172
UL14	4000	10000	1600	75＇	107	142	480	130	254	145	2.2616
				80＇，85＇，90＇，95＇	132	172
				100，110	167	142
UL15	6300	14000	1200	85＇，90＇，95＇	132	172	560	150	300	222	4.6456
				100＇，110＇，120＇，125＇	167	212
UL16	10000	20000	1000	100＇，110＇，120＇，125＇			630	180	335	302	8.0924
				130，140	202	252
UL17	16000	31500	900	120＇，125＇	167	212	750	210	405	561	20.018
				130＇，140＇，150＇	202	250
				160＇	242	302
UL18	25000	59000	800	140＇，150＇	202	252	900	250	490	818	43.053
				160＇，170＇，180＇	242	302
