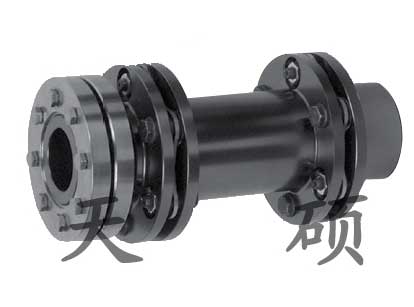

DJM型鎖緊盤式單型彈性膜片聯軸器/SJM型鎖緊盤式雙型彈性膜片聯軸器
結構特點：
具有膜片聯軸器及脹套的所有優點。
比用Z1型脹套更簡單、成本更低、裝折方便、傳遞的孔徑更大。
也可以將Z18型脹套更換為Z10型脹套鎖緊。
簡化生產、適合現代傳動系統。
很合適運動不平穩的場合，如加速和制動以及高速傳動。
可重復使用，過載時打滑可對機械部件進行保護，但應避免重復打滑。
標記示例：

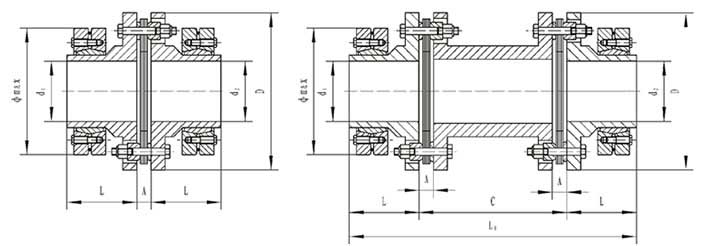

DJM型、SJM型鎖緊盤式彈性膜片聯軸器的主要尺寸和參數
規格
公稱扭矩
（N·m）許用轉速
（rpm）主要尺寸
（mm）
d1,d2
D
L
Φmax
A
C
L0
01
33
20000
19~31
68
45
72
6.1
89
179
02
90
20000
19~31
81
45
72
6.6
89
179
03
173
18000
19~42
93
56
100
8.4
102
214
04
245
15000
20~48
104
63
100
11.2
127
253
05
420
13000
20~60
126
70
115
11.7
127
267
06
772
12000
30~70
143
75
155
11.7
127
277
07
1270
10000
30~80
168
98
170
16.8
127
323
08
2080
10000
30~85
194
98
185
17.0
140
336
09
3328
9000
35~95
214
98
215
21.6
152
348
10
4900
8000
40~105
246
110
230
23.9
178
398
11
6368
6300
45~115
276
110
263
27.2
178
398
12
8900
6300
50~115
276
110
263
17.5
153
373
