| 型號 | 公稱轉矩 Tn |
許用轉速 np |
軸孔直徑 d |
軸孔長度 L |
總長 L2 |
D | L2 | L3 | 間隙 t |
重量 | 潤滑油 |
| /N·m | /r·min-1 | /mm | /kg | ||||||||
| JSG1 | 140 | 10000 | 12、14、16、18、19、20、22、24、25、28、30、32、35 | 47 | 97 | 115 | 78 | 50 | 3 | 3.9 | 0.0408 |
| JSG2 | 400 | 9000 | 16、18、19、20、22、24、25、28、30、32、35、38、40、42、45、48、50 | 60 | 123 | 157 | 94 | 59 | 8.85 | 0.0675 | |
| JSG3 | 900 | 8200 | 19、20、22、24、25、28、30、32、35、38、40、42、45、48、50、55、56、60、63、65 | 76 | 155 | 182 | 103 | 86 | 15.62 | 0.1135 | |
| JSG4 | 1800 | 7100 | 28、30、32、35、38、40、42、45、48、50、55、56、60、63、65、70、71、75、80 | 88 | 179 | 218 | 134 | 86 | 3 | 26.42 | 0.1725 |
| JSG5 | 3150 | 6000 | 28、30、32、35、38、40、42、45、48、50、55、56、60、63、65、70、71、75、80、85、90、95 | 98 | 199 | 244 | 144 | 92 | 37.23 | 0.254 | |
| JSG6 | 5600 | 4900 | 42、45、48、50、55、56、60、63、65、70、71、75、80、85、90、95、100、110、120 | 120 | 245 | 286 | 181 | 117 | 5 | 63.11 | 0.427 |
| JSG7 | 8000 | 4500 | 60、63、65、70、71、75、80、85、90、95、100、110、120 | 127 | 259 | 324 | 190 | 122 | 83.54 | 0.5085 | |
| JSG8 | 12500 | 4000 | 60、63、65、70、71、75、80、85、90、95、100、110、120、125、130、140 | 149 | 304 | 327 | 220 | 146 | 6 | 98.06 | 0.735 |
| JSG9 | 18000 | 3600 | 65、70、71、75、80、85、90、95、100、110、120、125、130、140、150、160、170 | 162 | 330 | 365 | 225 | 150 | 140.29 | 0.908 | |
| JSG10 | 25000 | 3300 | 65、70、71、75、80、85、90、95、100、110、120、125、130、140、150、160、170、180、190、200 | 184 | 374 | 419 | 345 | 156 | 209.75 | 1.135 | |

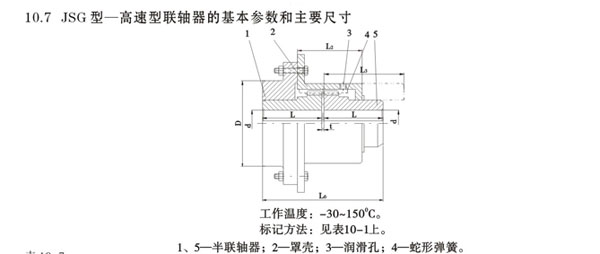

JSG型高速型聯軸器是當今國際機械領域**的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件，它廣泛應用于各種機械及設備的軸傳動，凡是有馬達與軸相連、馬達與減速箱相弱或軸與軸相聯的地方都可應用。我國許多大型企業引進的成套進口設備的軸連接都采用它作為傳動部件。
