您的位置: 首頁>>產品展示>>蛇形彈簧聯軸器

JSA型安全型聯軸器

產品描述：JSA型安全型聯軸器是一種結構*的金屬彈性聯軸器.它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內,來實現原動機與工作機的聯接,由于簧片的特殊性能

在線咨詢

全國熱線

15231779603

JSA型安全型聯軸器· 產品描述The product description

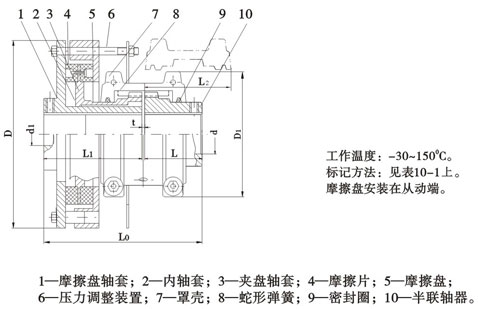

JSA型安全型聯軸器

型號	公稱轉矩 T_n	許用轉速 n_p	周孔直徑		軸孔長度		總長 L_n	*大外徑 D	D₁	L₂	間隙 t	重量	潤滑油
	公稱轉矩 T_n	許用轉速 n_p	軸套 d_lmas	半聯軸器 d	軸套 L₁	半聯軸器 L	總長 L_n	*大外徑 D	D₁	L₂	間隙 t	重量	潤滑油
	/N.m	/r.min^-3	/mm									/kg
JSA1	4~35.5	3600	25	20、22、24、25、28	79	48	130	178	102	48	3	6.174	0.027
JSA2	12.5~100		32	25、28、30、32、35		48	130	202	111	50		8.172	0.04
JSA3	20~60		35	25、28、30、32、35、38、40		51	133	232	117	63		11.532	0.054
JSA4	31.5~250		42	30、32、35、38、40、42、45、48	87	60	150	270	138			16.435	0.068
JSA5	56~450		45	35、38、40、42、45、48、50	97	63	163	301	151	76		21.974	0.086
JSA6	80~630		56	40、42、45、48、50、55、56、60、63	104	76	183	324	162	83		28.239	0.1135
JSA7	140~1250	2800	65	45、48、50、55、56、60、63、65、70、71、75	114	89	206	362	194	92		41.042	0.172
JSA8	250~2000	2500	75	50、55、56、60、63、65、70、71、75、80、85	129	99	231	414	213	109		62.652	0.254
JSA9	450~3550	2100	90	70、71、75、80、85、90、95、100	144	121	270	491	251	147	5	100.788	0.426
JSA10	630~5600	1850	100	80、85、90、95、100、110	156	127	288	543	270	152	5	128.028	0.499
JSA11	1000~8000	1750	110	90、95、100、110、120、125	185	149	340	590	308	178	6	182.962	0.726
JSA12	1400~11200	1450	130	100、110、120、125、130、140、150	193	162	361	684	346	185		260.142	0.908
JSA13	2000~16000	1300	160	120、125、130、140、150、160、170、180	199	184	389	767	384	213		375.912	1.135
JSA14	2800~22400	1100	170	130、140、150、160、170、180、190、200	245	183	434	864	453	254		502.124	1.907
JSA15	4000~31500	950	200	160、170、180、190、200、220	250	198	454	989	501	254		652.398	2.815
JSA16	5600~45000	870	240	180、190、200、220、240、250	268	216	490	1066	566	267		869.864	3.495
JSA17	7100~63000	760	280	200、220、240、250、260、280	292	239	537	1161	630	267		1162.24	3.768
JSA18	10000~80000	720	300	240、250、260、280、300	297	259	562	1264	673	279		1426.922	4.404
JSA19	14000~100000	670	320	250、260、280、300、320	315	279	600	1377	757	279		1806.92	5.629

注：1、重量按無孔計算。2、其他見表10-1注中的2、3 。
表 10-10-2 聯軸器主要零件材料

序號	零件名稱	材料	序號	零件名稱	材料
1	半聯軸器	45、40Cr	6	蛇形彈簧	65Mn、60SiMn、50CrVA
2	聯接凸緣	ZG 270-500	7	螺栓	8.8級
3	中間軸	50Cr	8	螺母	8級
4	制動輪	ZG 310-570	9	內軸套	ZCu5PbZn5
5	罩殼	鑄鋁、15Mn

　　JSA型安全型聯軸器是一種結構*的金屬彈性聯軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。
