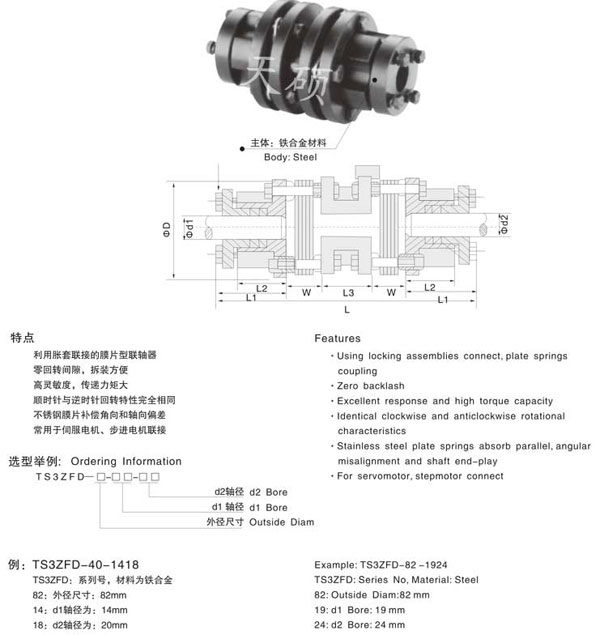

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | W | L1 | L2 | M | 擰緊力矩 Wrench Torque N·m |
| TS3FD-68-□□□□ | 11 12 14 15 16 18 19 20 22 |
68 | 121 | 7 | 41.5 | 26 |
M5(4) |
4.0 |
| TS3FD-82-□□□□ | 14 15 16 19 20 22 24 25 28 30 |
82 | 128 | 7 | 44 | 26 | M6(4) | 7.0 |
| TS3FD-94-□□□□ | 19 20 22 24 28 30 35 |
94 | 148 | 8 | 51 | 29 | M6(4) | 7.0 |
|
TS3FD-104-□□□□ |
24 25 28 30 35 38 40 |
104 | 164 | 10 | 57 | 34 | M6(6) | 7.0 |
| TS3FD-126-□□□□ | 30 35 38 40 48 50 |
126 | 201 | 11 | 70.5 | 42 | M8(4) | 15.0 |
| TS3FD-144-□□□□ | 35 38 40 42 45 48 50 55 58 |
144 | 228 | 12 | 79 | 48 | M8(6) | 15.0 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS3FD-68-□□□□ | 55 | 110 | 4500 | 0.71×10-3 | 15×10-3 | 0.04 | 2 | ±1.5 | 1078 |
| TS3FD-82-□□□□ | 80 | 160 | 4500 | 1.85×10-3 | 44×10-3 | 0.04 | 2 | ±1.5 | 1870 |
| TS3FD-94-□□□□ | 150 | 300 | 4500 | 3.62×10-3 | 90×10-3 | 0.04 | 2 | ±1.5 | 2640 |
|
TS3FD-104-□□□□ |
220 | 440 | 4500 | 5.8×10-3 | 130×10-3 | 0.04 | 2 | ±1.5 | 4630 |
| TS3FD-126-□□□□ | 350 | 700 | 4500 | 13.1×10-3 | 220×10-3 | 0.04 | 2 | ±1.5 | 6390 |
| TS3FD-144-□□□□ | 500 | 1000 | 4500 | 26.5×10-3 | 380×10-3 | 0.04 | 2 | ±1.5 | 9460 |

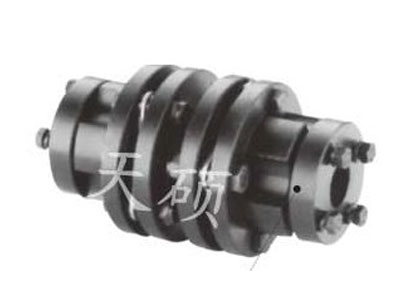

TS3ZFD脹套法蘭膜片聯軸器的特點及應用：由軸套、彈性片、脹緊套和隔套組成。利用脹套脹緊固定，無縫連接。高扭距、高靈敏度、傳遞力矩大。不銹鋼膜片補償較大的徑向、角向、軸向偏差。結構簡單、抗油腐蝕和電氣絕緣。順時針與逆時針回轉特性相同。鐵合金材料，常用于較大功率的步進電機和伺服電機聯接。我公司是一家集研發、設計、生產和銷售于一體的專業聯軸器生產商。專業生產膜片聯軸器、梅花聯軸器、平行聯軸器、螺紋聯軸器、波紋管聯軸器、滑塊聯軸器等高精密的聯軸器。到目前為止,我們公司擁有十多個系列的聯軸器,幾百種產品規格，適合于不同場合的傳動系統的高精密聯接。
