產品描述：TS1C夾緊波紋管聯軸器采用高柔性不銹鋼,具有高扭矩剛性,軸向,徑向和角度錯位在平穩均勻中得到補償
15231779603

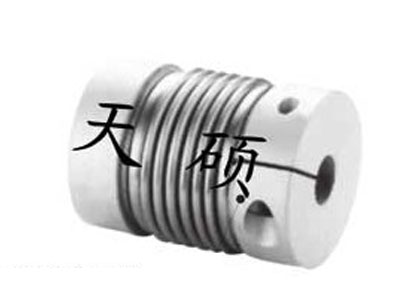

TS1C夾緊波紋管聯軸器采用高柔性不銹鋼,具有高扭矩剛性,軸向、徑向和角度錯位在平穩均勻中得到補償，使用脹緊方式，安裝空間小，裝卸方便。主要應用領域有：機床、數控銑床、包裝機械、木工機械、印刷機械、石材機械、紡織機械、金屬板材機械等。

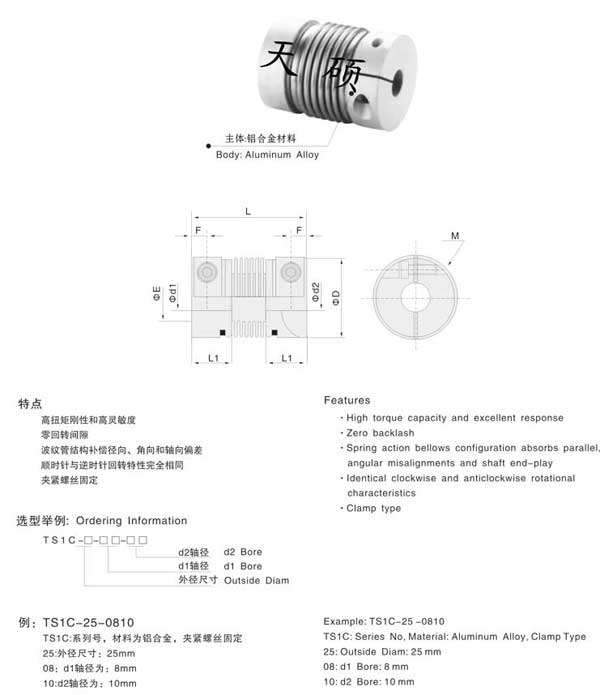

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | F | E | M | 擰緊力矩 Wrench Torque （N·m） |
| TS1-16-□□□□ | 4 5 6 6.35 8 |
16 | 30 | 10.5 | 4.0 | 9.5 | M3 | 0.7 |
| TS1-20-□□□□ | 6 6.35 8 9.525 10 12 |
20 | 33 | 10.5 | 4.0 | 12.5 | M3 | 0.7 |
| TS1-25-□□□□ | 6 6.35 8 9.525 10 12 |
25 | 38 | 12.5 | 5.0 | 15 | M4 | 1.7 |
|
TS1-32-□□□□ |
8 9.525 10 12 14 |
32 | 43 | 14.0 | 6.0 | 21 | M4 | 1.7 |
| TS1-32L-□□□□ | 8 9.525 10 12 14 |
32 | 54 | 14.0 | 6.0 | 21 | M4 | 1.7 |
| TS1-40-□□□□ | 10 11 12 14 15 16 |
40 | 62 | 21.5 | 6.5 | 27 | M5 | 4 |
| TS1-55-□□□□ | 12 14 15 16 19 |
55 | 72 | 23.0 | 7.0 | 40 | M6 | 8 |
| TS1-65-□□□□ | 18 19 20 24 25 28 30 32 35 38 |
65 | 81 | 25.5 | 9.0 | 45 | M8 | 15 |
| TS1-82-□□□□ | 20 24 25 28 30 32 35 38 40 42 |
80 | 103 | 34.5 | 11.0 | 56 | M10 | 28 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS1-16-□□□□ | 0.8 | 1.6 | 18000 | 3.4×10-7 | 100 | 0.10 | 1.5 | +0.3 -1.0 |
8 |
| TS1-20-□□□□ | 1.5 | 3.0 | 13000 | 8.9×10-7 | 160 | 0.10 | 1.5 | +0.3 -1.0 |
14 |
| TS1-25-□□□□ | 2.0 | 4.0 | 11000 | 2.8×10-6 | 220 | 0.10 | 1.5 |
+0.5 |
32 |
| TS1-32-□□□□ | 2.5 | 5.0 | 10000 | 8.8×10-6 | 310 | 0.15 | 2.0 | +0.5 -1.3 |
52 |
| TS1-32L-□□□□ | 2.5 | 5.0 | 10000 | 8.9×10-6 | 310 | 0.20 | 2.0 | +0.5 -1.3 |
58 |
| TS1-40-□□□□ | 10.0 | 20.0 | 8000 | 1.5×10-5 | 520 | 0.20 | 2.0 | +0.7 -1.5 |
98 |
| TS1-55-□□□□ | 25.0 | 50.0 | 6000 | 2.8×10-5 | 850 | 0.20 | 2.0 | +0.7 -1.5 |
200 |
| TS1-65-□□□□ | 60.0 | 120.0 | 4500 | 2.3×10-5 | 960 | 0.20 | 2.0 | +0.7 -1.5 |
350 |
| TS1-82-□□□□ | 80.0 | 160.0 | 4000 | 6.0×10-5 | 1290 | 0.20 | 2.0 | +0.7 -1.5 |
750 |
