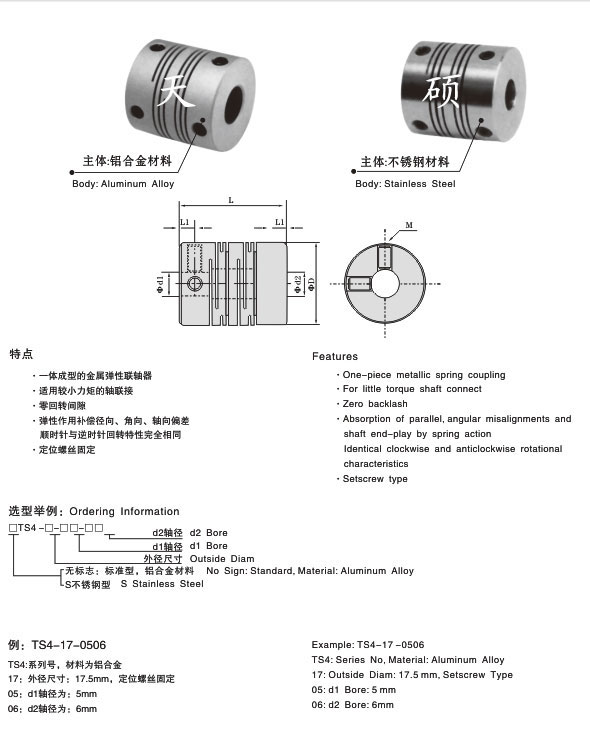

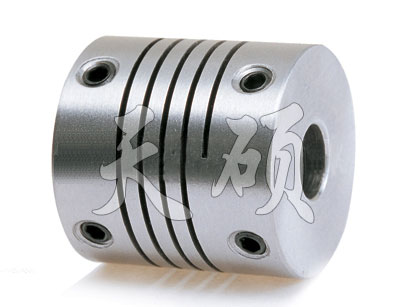

產品描述：TS4平行線聯軸器是聯接兩軸或軸和回轉件,在傳遞運動和動力(轉矩)過程中一同回轉而不脫開的一種裝置,在傳遞過程中不改變轉動方向和轉矩的大小,這是各類聯軸器的共性功能
15231779603
外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | M | 擰緊力矩 Wrench Torque N·m |
| TS4-M15-□□□□ STS4-M15-□□□□ |
3 4 5 | 15.5 | 21 | 2.6 | M3 | 0.7 |
| TS4-15-□□□□ STS4-15-□□□□ |
3 4 5 | 15.5 | 23 | 3.1 | M3 | 0.7 |
| TS4-17-□□□□ STS4-17-□□□□ |
4 5 6 | 17.5 | 23 | 3.1 | M3 | 0.7 |
|
TS4-19-□□□□ |
5 6 6.35 8 | 19.5 | 24.5 | 3.5 | M4 | 1.5 |
| TS4-25-□□□□ STS4-25-□□□□ |
7 10 8 10 |
25.4 | 25.4 | 3.55 | M4 | 1.7 |
| TS4-28-□□□□ STS4-28-□□□□ |
6 8 10 12.7 |
28.6 | 28.6 | 3.60 | M5 | 1.7 |
| TS4-38-□□□□ STS4-38-□□□□ |
8 10 12 12.7 14 15 |
38.1 | 38.1 | 4.15 | M5 | 3.8 |
| TS4-50-□□□□ STS4-50-□□□□ |
12 12.7 14 15 16 19 |
50.8 | 50.8 | 5.25 | M6 | 4.0 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*大轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
轉向偏差 Enors of End-slay mm |
重量 Mass g |
| TS4-M15-□□□□ | 0.2 | 0.4 | 13000 | 3.0×10-3 | 35 | 0.1 | 1.5 | ±0.15 | 10 |
| TS4-15-□□□□ | 0.2 | 0.4 | 13000 | 3.2×10-3 | 36 | 0.1 | 1.5 | ±0.15 | 10 |
| TS4-17-□□□□ | 0.3 | 0.6 | 12000 | 6.1×10-3 | 65 | 0.1 | 1.5 | ±0.25 | 12 |
|
TS4-19-□□□□ |
0.4 | 0.8 | 10000 | 8.5×10-3 | 100 | 0.1 | 1.5 | ±0.25 | 14 |
| STS4-M15-□□□□ | 0.3 | 0.6 | 13000 | 8.7×10-3 | 70 | 0.1 | 1.5 | ±0.15 | 28 |
| STS4-15-□□□□ | 0.3 | 0.6 | 13000 | 8.9×10-3 | 72 | 0.1 | 1.5 | ±0.15 | 30 |
| STS4-17-□□□□ | 0.4 | 0.8 | 12000 | 1.5×10-3 | 180 | 0.1 | 1.5 | ±0.25 | 34 |
| STS4-19-□□□□ | 0.9 | 1.8 | 10000 | 2.0×10-3 | 205 | 0.1 | 1.5 | ±0.25 | 40 |
| TS4-25-□□□□ | 1.2 | 2.4 | 10000 | 2.6×10-3 | 170 | 0.1 | 1.5 | ±0.15 | 26 |
| TS4-28-□□□□ | 1.6 | 3.2 | 8000 | 4.9×10-3 | 260 | 0.1 | 1.5 | ±0.15 | 42 |
| TS4-38-□□□□ | 4.2 | 8.4 | 8000 | 1.9×10-3 | 330 | 0.15 | 1.5 | ±0.15 | 76 |
| TS4-50-□□□□ | 9.0 | 18.0 | 6000 | 8.9×10-3 | 560 | 0.15 | 1.5 | ±0.15 | 128 |
| STS4-25-□□□□ | 2.2 | 4.4 | 10000 | 6.8×10-3 | 320 | 0.1 | 1.5 | ±0.15 | 74 |
| STS4-28-□□□□ | 3.1 | 6.2 | 8000 | 2.22×10-3 | 790 | 0.1 | 1.5 | ±0.15 | 118 |
| STS4-38-□□□□ | 7.5 | 15.0 | 8000 | 8.2×10-3 | 980 | 0.15 | 1.5 | ±0.15 | 212 |
| STS4-50-□□□□ | 14.0 | 28.0 | 6000 | 2.1×10-3 | 1450 | 0.15 | 1.5 | ±0.15 | 358 |
TS4平行線聯軸器是聯接兩軸或軸和回轉件，在傳遞運動和動力(轉矩)過程中一同回轉而不脫開的一種裝置，在傳遞過程中不改變轉動方向和轉矩的大小，這是各類聯軸器的共性功能。
各類聯軸器在傳動系統中的功能和作用不盡相同，但共同的基本作用為傳遞轉矩和運動。所以用量比較廣泛，例如：重型機械、冶金機械工業、礦山機械、工程機械、農業機械、石油機械、化工機械、起重運輸機械、紡織機械、輕工機械、印刷機械、汽車、拖拉機、機車、船舶、機床、水泵、風機、壓縮機等機械產品軸系傳動中使用聯軸器，其主要功能是傳遞轉矩。
