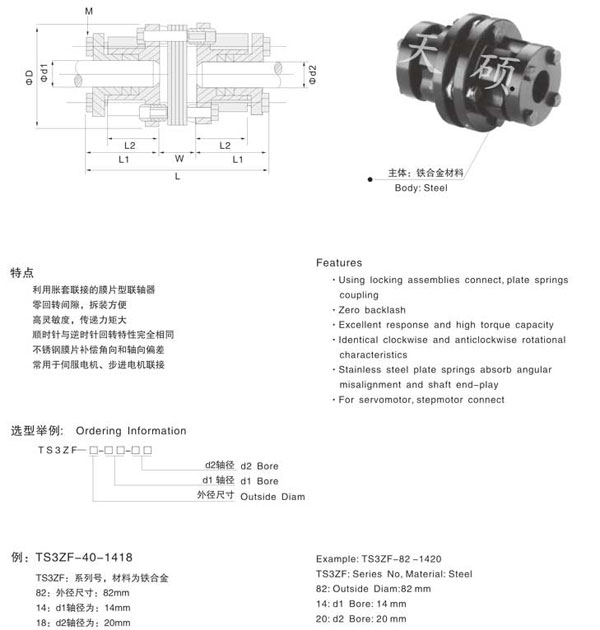

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | W | L1 | L2 | M | 擰緊力矩 Wrench Torque N·m |
| TS3ZF-68-□□□□ | 11 12 14 15 16 18 19 20 22 |
68 | 90 | 7 | 41.5 | 26 |
M5(4) |
4.0 |
| TS3ZF-82-□□□□ | 14 15 16 19 20 22 24 25 28 30 35 |
82 | 95 | 7 | 44 | 26 | M6(4) | 7.0 |
| TS3ZF-94-□□□□ | 19 20 22 24 28 30 35 |
94 | 110 | 8 | 51 | 29 | M6(4) | 7.0 |
|
TS3ZF-104-□□□□ |
24 25 28 30 35 38 40 |
104 | 124 | 10 | 57 | 34 | M6(6) | 7.0 |
| TS3ZF-126-□□□□ | 30 35 38 40 42 45 48 50 |
126 | 152 | 11 | 70.5 | 42 | M8(4) | 15.0 |
| TS3ZF-144-□□□□ | 35 38 40 42 45 48 50 55 58 |
144 | 170 | 12 | 79 | 48 | M8(6) | 15.0 |
| TS3ZF-168-□□□□ | 38 40 45 48 50 55 58 60 65 |
168 | 176 | 14 | 81 | 58 | M8(6) | 15.0 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS3ZF-68-□□□□ | 55 | 110 | 4500 | 0.39×10-3 | 31×103 | 0.02 | 1 | ±1.0 | 550 |
| TS3ZF-82-□□□□ | 80 | 160 | 4500 | 0.96×10-3 | 89×103 | 0.02 | 1 | ±1.0 | 1100 |
| TS3ZF-94-□□□□ | 150 | 300 | 4500 | 1.85×10-3 | 180×103 | 0.02 | 1 | ±1.0 | 1540 |
|
TS3ZF-104-□□□□ |
220 | 440 | 4500 | 2.96×10-3 | 265×103 | 0.02 | 1 | ±1.0 | 2310 |
| TS3ZF-126-□□□□ | 350 | 700 | 4500 | 7.1×10-3 | 450×103 | 0.02 | 1 | ±1.0 | 3740 |
| TS3ZF-144-□□□□ | 500 | 1000 | 4500 | 14.3×10-3 | 790×103 | 0.02 | 1 | ±1.0 | 5390 |
| TS3ZF-168-□□□□ | 1000 | 1270 | 4500 | 26.3×10-3 | 1100×103 | 0.02 | 1 | ±1.0 | 15000 |

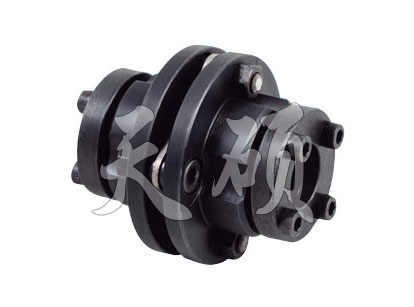

TS3ZF脹套法蘭膜片聯軸器特點及應用:由軸套,彈性片,脹緊套和隔套組成.利用脹套脹緊固定,無縫連接.高扭距,高靈敏度,傳遞力矩大.不銹鋼膜片補償較大的徑向、角向、軸向偏差。結構簡單、抗油腐蝕和電氣絕緣。順時針與逆時針回轉特性相同。鐵合金材料，常用于較大功率的步進電機和伺服電機聯接。
