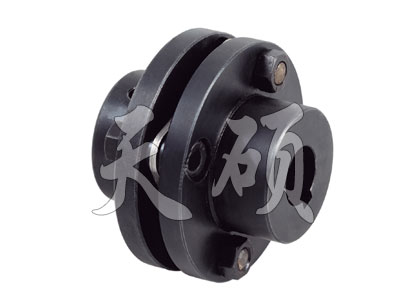

產品描述：TS3K鍵槽法蘭膜片聯軸器特點利用鍵槽聯接的膜片型聯軸器,不銹鋼膜片補償徑向,角向和軸向偏差
15231779603

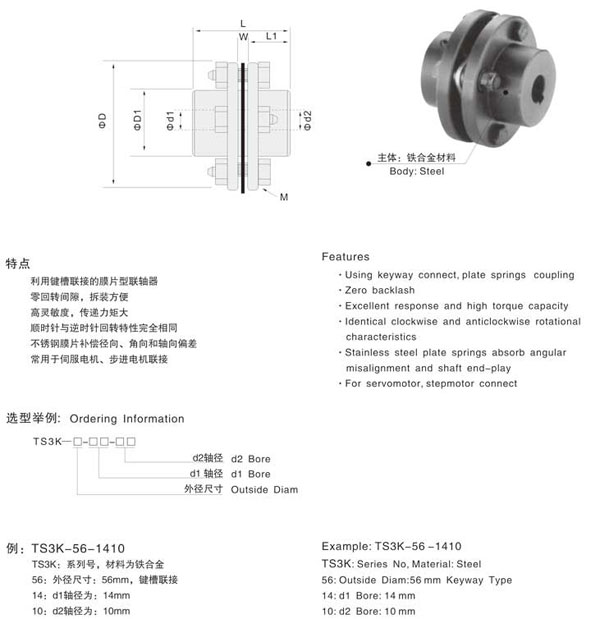

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | ΦD1 | L | L1 | W | M |
| TS3K-56-□□□□ | 8 10 11 12 14 16 18 19 20 |
56 | 32 | 45 | 20 | 5 | M5 |
| TS3K-68-□□□□ | 11 14 16 19 20 24 25 28 30 35 |
68 | 40 | 56 | 25 | 6 | M6 |
| TS3K-82-□□□□ | 14 16 18 19 20 24 25 28 30 35 |
82 | 54 | 56 | 30 | 6 | M6 |
|
TS3K-94-□□□□ |
14 16 18 19 20 24 25 28 30 35 38 |
94 | 58 | 68 | 30 | 8 | M8 |
| TS3K-104-□□□□ | 19 22 24 25 30 35 38 40 42 |
104 | 68 | 80 | 35 | 10 | M8 |
| TS3K-126-□□□□ | 22 24 30 35 38 40 42 42 50 |
126 | 78 | 91 | 40 | 11 | M10 |
| TS3K-144-□□□□ | 30 34 37 40 45 50 55 60 |
144 | 98 | 102 | 45 | 12 | M12 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS3K-56-□□□□ | 25 | 50 | 20000 | 0.1×10-3 | 15×103 | 0.02 | 1 | ±0.5 | 300 |
| TS3K-68-□□□□ | 55 | 110 | 15000 | 0.28×10-3 | 28×103 | 0.02 | 1 | ±0.8 | 500 |
| TS3K-82-□□□□ | 80 | 160 | 14000 | 0.85×10-3 | 81×103 | 0.02 | 1 | ±1.0 | 1000 |
|
TS3K-94-□□□□ |
170 | 340 | 11000 | 1.5×10-3 | 165×103 | 0.02 | 1 | ±1.0 | 1400 |
| TS3K-104-□□□□ | 240 | 480 | 9800 | 2.4×10-3 | 240×103 | 0.02 | 1 | ±1.0 | 2100 |
| TS3K-126-□□□□ | 420 | 840 | 8000 | 6.3×10-3 | 410×103 | 0.02 | 1 | ±1.0 | 3400 |
| TS3K-144-□□□□ | 700 | 1400 | 6800 | 9.2×10-3 | 760×103 | 0.02 | 1 | ±1.0 | 4900 |
TS3K鍵槽法蘭膜片聯軸器特點
利用鍵槽聯接的膜片型聯軸器
零回轉間隙，拆裝方便
高靈敏度，傳遞力矩大
順時針逆時針回轉性完全相同
不銹鋼膜片補償徑向、角向和軸向偏差
常用于步進點擊聯接
