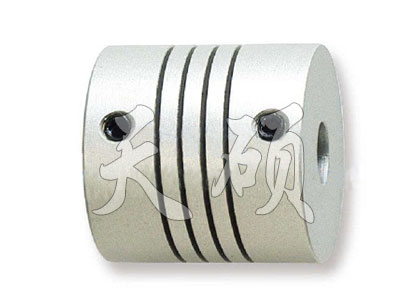

產品描述：TS5螺紋線聯軸器于各種不同主機產品配套使用,周圍的工作環境比較復雜,如溫度,濕度,水,蒸汽,粉塵,砂子,油,酸,堿,腐蝕介質
15231779603

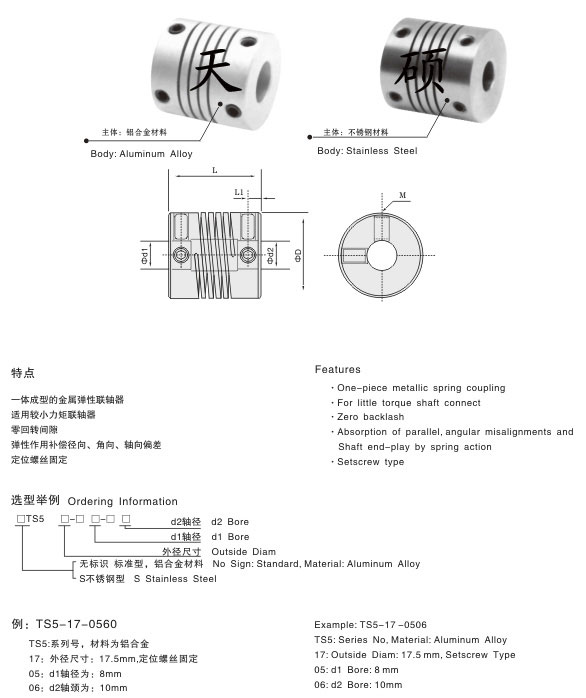

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | M | 擰緊力矩 Wrench Torque N·m |
| TS5-M15-□□□□ STS5-M15-□□□□ |
3 4 5 | 15.5 | 21 | 2.6 | M3 | 0.7 |
| TS5-15-□□□□ STS5-15-□□□□ |
3 4 5 | 15.5 | 23 | 3.1 | M3 | 0.7 |
| TS5-17-□□□□ STS5-17-□□□□ |
4 5 6 | 17.5 | 23 | 3.1 | M3 | 0.7 |
| TS5-19-□□□□ STS5-19-□□□□ |
5 6 6.3 5 8 | 19.5 | 24.5 | 3.1 | M4 | 1.5 |
| TS5-25-□□□□ STS5-25-□□□□ |
5 6 6.35 8 10 |
25.4 | 25.4 | 3.55 | M4 | 1.7 |
| TS5-28-□□□□ STS5-28-□□□□ |
6 8 10 12.7 |
28.6 | 28.6 | 3.60 | M5 | 1.7 |
| TS5-38-□□□□ STS5-38-□□□□ |
8 10 12 12.7 14 15 |
38.1 | 38.1 | 4.15 | M5 | 3.8 |
|
TS5-50-□□□□ |
12 12.7 14 15 16 18 19 |
50.8 | 50.8 | 5.25 | M6 | 4.0 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*大轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
轉向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS5-M15-□□□□ | 0.2 | 0.4 | 13000 | 3.0×10-7 | 35 | 0.12 | 2 | ±0.15 | 10 |
| TS5-15-□□□□ | 0.2 | 0.4 | 13000 | 3.2×10-7 | 36 | 0.12 | 2 | ±0.15 | 10 |
| TS5-17-□□□□ | 0.3 | 0.6 | 12000 | 6.1×10-7 | 65 | 0.12 | 2 | ±0.25 | 12 |
|
TS5-19-□□□□ |
0.4 | 0.8 | 10000 | 8.5×10-7 | 100 | 0.12 | 2 | ±0.25 | 14 |
| STS5-M15-□□□□ | 0.3 | 0.6 | 13000 | 8.7×10-7 | 70 | 0.12 | 2 | ±0.15 | 28 |
| STS5-M15-□□□□ | 0.3 | 0.6 | 13000 | 8.9×10-7 | 72 | 0.12 | 2 | ±0.15 | 30 |
| STS5-15-□□□□ | 0.4 | 0.8 | 12000 | 1.5×10-6 | 160 | 0.12 | 2 | ±0.25 | 34 |
| STS5-19-□□□□ | 0.9 | 1.8 | 10000 | 2.0×10-6 | 205 | 0.12 | 2 | ±0.25 | 40 |
| TS5-25-□□□□ | 1.2 | 2.4 | 10000 | 2.8×10-6 | 170 | 0.1 | 2.0 | ±0.15 | 28 |
| TS5-28-□□□□ | 1.6 | 3.2 | 8000 | 5.1×10-6 | 260 | 0.1 | 2.0 | ±0.15 | 44 |
| TS5-38-□□□□ | 4.2 | 8.4 | 8000 | 2.1×10-5 | 330 | 0.1 | 2.0 | ±0.15 | 78 |
| TS5-50-□□□□ | 9.0 | 18.0 | 6000 | 9.0×10-5 | 560 | 0.1 | 2.0 | ±0.15 | 130 |
| STS5-25-□□□□ | 2.2 | 4.4 | 10000 | 7.0×10-5 | 320 | 0.1 | 2.0 | ±0.15 | 76 |
| STS5-28-□□□□ | 3.1 | 6.2 | 8000 | 2.3×10-5 | 790 | 0.1 | 2.0 | ±0.15 | 120 |
| STS5-38-□□□□ | 7.5 | 15.0 | 8000 | 8.3×10-5 | 980 | 0.1 | 2.0 | ±0.15 | 214 |
| STS5-50-□□□□ | 14.0 | 28.0 | 6000 | 2.7×10-4 | 1450 | 0.1 | 2.0 | ±0.15 | 362 |
TS5螺紋線聯軸器于各種不同主機產品配套使用，周圍的工作環境比較復雜，如溫度、濕度、水、蒸汽、粉塵、砂子、油、酸、堿、腐蝕介質、鹽水、輻射等狀況，是選擇聯軸器時須考慮的重要因素之一。對于高溫、低溫、有油、酸、堿介質的工作質量，不宜選用以一般橡膠為彈性元件材料的撓性聯軸器，應選擇金屬彈性元件撓性聯軸器，例如膜片聯軸器、蛇形彈簧聯軸器等。
