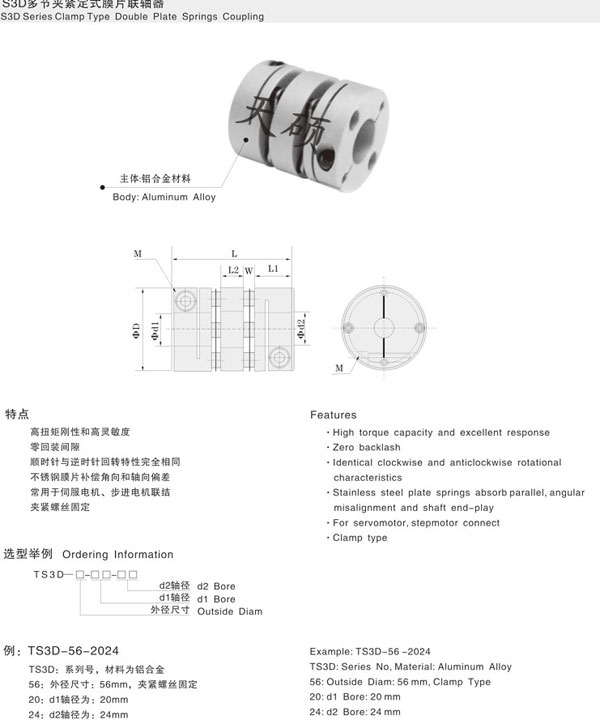

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | F | |||
| L1 | M | 擰緊力矩 Wrench Torque N·m |
|||||
| TS3D-26-□□□□ | 5 6 8 9.525 10 |
26 | 35 | 2.5 | 7.0 | M3 | 1.5 |
| TS3D-34-□□□□ | 8 9.525 10 11 12 14 |
34 | 45 | 3.1 | 10.6 | M4 | 1.5 |
| TS3D-39-□□□□ | 10 11 12 14 15 16 |
39 | 49 | 4.1 | 10.8 | M4 | 2.5 |
|
TS3D-44-□□□□ |
11 12 14 15 16 19 |
44 | 50 | 4.5 | 11.0 | M4 | 2.5 |
| TS3D-56-□□□□ | 14 15 16 19 20 22 24 |
56 | 63 | 5.0 | 13.0 | M5 | 7.0 |
| TS3D-88-□□□□ | 19 20 22 24 30 35 |
68 | 74 | 6.0 | 14.0 | M6 | 12 |
| TS3D-82-□□□□ | 24 28 30 35 38 40 |
82 | 98 | 8.0 | 22.0 | M8 | 16 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 |
角度偏差 Enors of Angularity |
重量 Mass g |
| TS3D-26-□□□□ | 1.4 | 2.8 | 10000 | 1.8×10-6 | 0.04 | 1.5 | ±0.4 | 34 |
| TS3D-34-□□□□ | 2.8 | 5.6 | 10000 | 8.9×10-5 | 0.04 | 1.5 | ±0.4 | 70 |
| TS3D-39-□□□□ | 5.8 | 11.6 | 10000 | 2.4×10-5 | 0.04 | 1.5 | ±0.4 | 118 |
|
TS3D-44-□□□□ |
8.7 | 17.4 | 10000 | 3.2×10-5 | 0.04 | 1.5 | ±0.4 | 142 |
| TS3D-56-□□□□ | 25 | 50 | 10000 | 1.1×10-4 | 0.04 | 1.5 | ±0.4 | 296 |
| TS3D-88-□□□□ | 55 | 110 | 10000 | 2.8×10-4 | 0.04 | 1.5 | ±0.4 | 544 |
| TS3D-82-□□□□ | 80 | 160 | 10000 | 1.0×10-3 | 0.04 | 1.5 | ±0.4 | 1020 |
