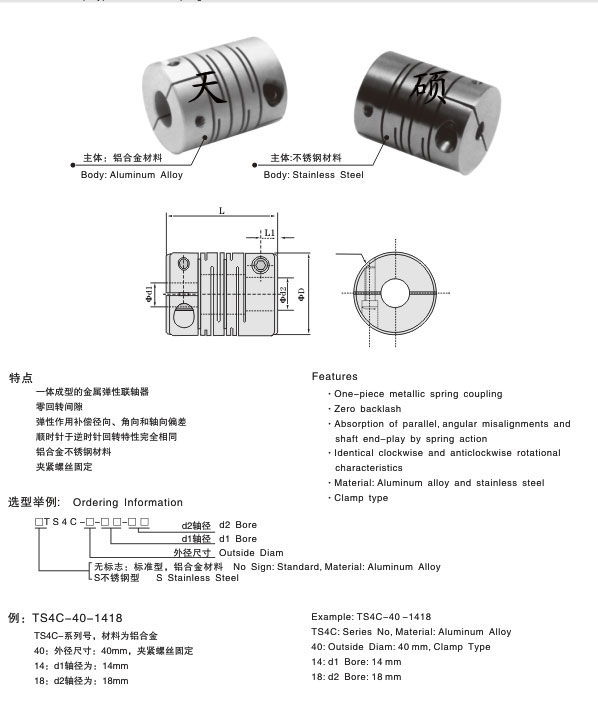

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | M | 擰緊力矩 Wrench Torque N·m |
| TS4C-12-□□□□ STS4C-12-□□□□ |
3 4 5 | 12 | 18.5 | 2.5 | M2 | 0.5 |
| TS4C-16-□□□□ STS4C-16-□□□□ |
4 5 6 6.36 |
16 | 23 | 3.25 | M2.5 | 1 |
| TS4C-20-□□□□ STS4C-20-□□□□ |
5 6 8 9.525 |
20 | 26 | 3.75 | M2.5 | 1 |
|
TS4C-25-□□□□ |
8 9.525 10 11 12 |
25 | 31 | 4.25 | M3 | 1.5 |
| TS4C-32-□□□□ STS4C-32-□□□□ |
10 11 12 14 |
32 | 41 | 6.00 | M4 | 2.5 |
| TS4C-40-□□□□ STS4C-40-□□□□ |
10 11 12 14 15 16 18 |
40 | 56 | 8.5 | M5 | 4 |
| TS4C-50-□□□□ STS4C-50-□□□□ |
12 14 15 16 18 19 |
50 | 71 | 10.5 | M6 | 8 |
| TS4C-63-□□□□ STS4C-63-□□□□ |
14 15 16 18 19 24 |
63 | 90 | 13 | M8 | 16 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS4C-12-□□□□ | 0.5 | 1.0 | 10000 | 7.6×10-8 | 34 | 0.1 | 1.5 | ±0.3 | 4 |
| TS4C-16-□□□□ | 0.8 | 1.6 | 9300 | 3.2×10-7 | 46 | 0.1 | 1.5 | ±0.3 | 8 |
| TS4C-20-□□□□ | 11 | 2.2 | 7500 | 8.8×10-6 | 118 | 0.1 | 1.5 | ±0.3 | 18 |
|
TS4C-25-□□□□ |
1.4 | 2.8 | 6000 | 2.5×10-6 | 167 | 0.15 | 1.5 | ±0.35 | 32 |
| TS4C-32-□□□□ | 2.8 | 5.6 | 4600 | 9.6×10-6 | 228 | 0.15 | 1.5 | ±0.35 | 66 |
| TS4C-40-□□□□ | 6.3 | 12.6 | 3600 | 3.2×10-6 | 346 | 0.2 | 1.5 | ±0.35 | 138 |
| TS4C-50-□□□□ | 11 | 22 | 3000 | 9×10-6 | 580 | 0.2 | 1.5 | ±0.35 | 272 |
| TS4C-63-□□□□ | 22 | 44 | 3000 | 3.1×10-6 | 843 | 0.2 | 1.5 | ±0.35 | 530 |
| STS4C-12-□□□□ | 0.8 | 1.6 | 22000 | 2.1×10-6 | 62 | 0.1 | 1.5 | ±0.3 | 14 |
| STS4C-16-□□□□ | 11 | 2.2 | 10000 | 8.9×10-6 | 83 | 0.1 | 1.5 | ±0.3 | 26 |
| STS4C-20-□□□□ | 1.6 | 3.2 | 9300 | 2.4×10-6 | 246 | 0.1 | 1.5 | ±0.3 | 48 |
| STS4C-25-□□□□ | 2.2 | 4.4 | 7500 | 7.0×10-6 | 315 | 0.15 | 1.5 | ±0.35 | 78 |
| STS4C-32-□□□□ | 5.5 | 11.0 | 6000 | 2.6×10-6 | 845 | 0.15 | 1.5 | ±0.35 | 174 |
| STS4C-40-□□□□ | 8.7 | 17.4 | 4600 | 8.9×10-6 | 990 | 0.2 | 1.5 | ±0.35 | 372 |
| STS4C-50-□□□□ | 16 | 32 | 3000 | 2.7×10-4 | 1380 | 0.2 | 1.5 | ±0.35 | 760 |
| STS4C-63-□□□□ | 38 | 76 | 2200 | 8.7×10-4 | 1790 | 0.2 | 1.5 | ±0.35 | 1410 |

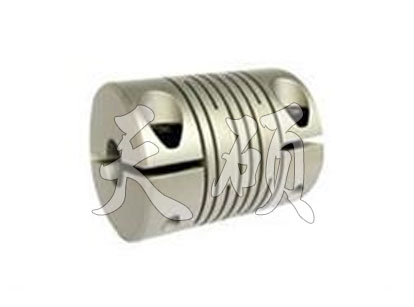

TS4C夾緊平行線聯軸器應用于精密機械，以及操縱、控制機構和儀表設備的聯軸器，轉矩很小，主要功能是聯接兩軸和傳遞運動，要求傳遞精度高，應具有較高的轉矩剛度，一般采用金屬彈性元件，以消除兩半聯軸器相對扭轉引起角度傳遞的誤差。
隨著工業和科技的發展，TS4C夾緊平行線聯軸器對改善整個傳動系統工作性能，保障工作的可靠性，延長設備使用壽命，減振、緩沖、降低噪音、節能、提高傳動效率等方面的特有功能，正在被越來越多的科技人員所認識。
科技和工業的發展，促進了大功率、高速、高溫、高精度以及低俗、重載機械產品和機械設備的發展，對應用于這些特殊工況條件下傳動系統聯軸器的功能和作用，提出了新的綜合要求，除聯接兩軸，傳遞轉矩或運動外，還要求具有補償兩軸相對偏移、減振、緩沖、提高傳動效率，提高傳動精度，降低噪音、節能、改善傳動系統工作性能，并要求聯軸器結構簡單，工藝性能好，可靠性高，便于制造，價格低，維護方便，裝拆容易，更換易損件時半聯軸器不需作軸線移動等，針對產品設計中提出要求，國內外科技人員不斷研制出各具特點的撓性聯軸器，以蠻子不同機械產品的傳動系統的需要。
