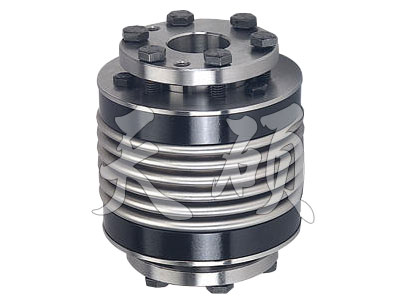

TS1Z脹套波紋管聯軸器采用高柔性不銹鋼,具有高扭矩剛性,軸向、徑向和角度錯位在平穩均勻中得到補償，使用脹緊方式，安裝空間小，裝卸方便。TS1Z脹套波紋管聯軸器主要應用領域有：機床、數控銑床、包裝機械、木工機械、印刷機械、石材機械、紡織機械、金屬板材機械等。

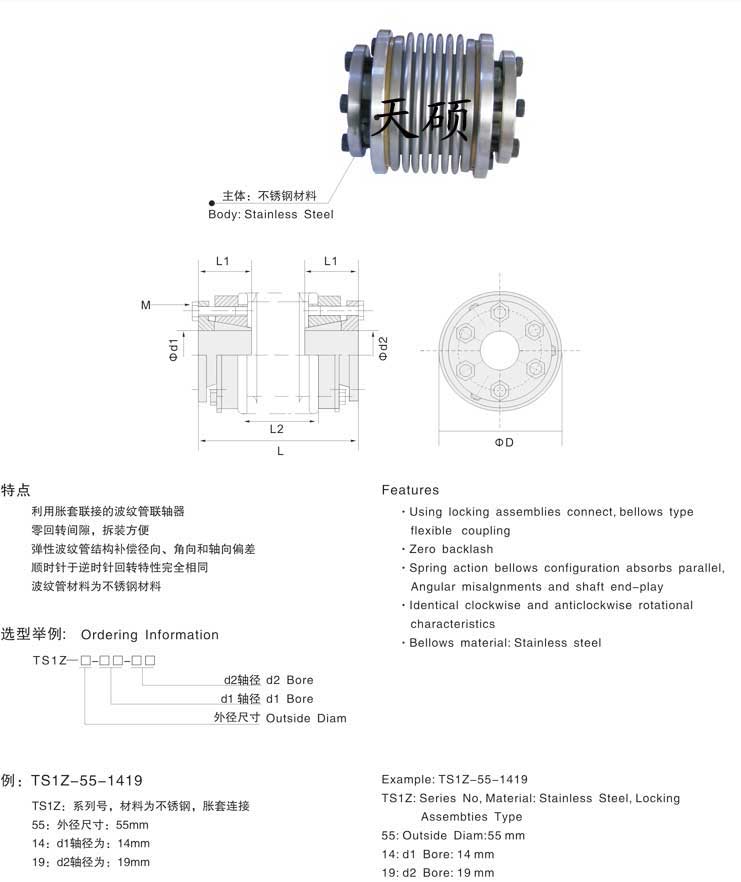

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | L2 | M | 擰緊力矩 Wrench Torque （N·m） |
| TS1Z-40-□□□□ | 10 11 12 14 15 16 |
40 | 55 | 19 | 24 | M4 | 3.0 |
| TS1Z-55-□□□□ | 11 12 14 16 19 20 |
55 | 65 | 22 | 31 | M4 | 6.0 |
| TS1Z-65-□□□□ | 14 16 19 24 25 28 |
65 | 76 | 27 | 37 | M5 | 8.0 |
|
TS1Z-82-□□□□ |
19 20 24 28 30 35 38 |
82 | 88 | 32 | 41 | M5 | 10.0 |
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS1Z-40-□□□□ | 13 | 26 | 8000 | 9×10-5 | 1.5×10-4 | 0.15 | 2 | 1.5 | 210 |
| TS1Z-55-□□□□ | 28 | 56 | 6000 | 2.9×10-4 | 3.5×10-4 | 0.2 | 2 | 1.5 | 400 |
| TS1Z-65-□□□□ | 56 | 112 | 5000 | 4.6×10-4 | 6.8×10-4 | 0.25 | 2 |
1.5 |
790 |
|
TS1Z-82-□□□□ |
120 | 240 | 4500 | 1.1×10-3 | 1.2×10-4 | 0.28 | 2 | 1.5 | 1210 |
