SWC型、SWP型十字軸式萬向聯軸器的主要特點為：
1.具有較大的角度補償能力，軸線折角，SWC型軸線折角可達15度~25度，SWP型可達10度左右。
2.結構緊湊合理，SWC型采用整體式叉頭，使運載更具可靠性。
3.承載能力大，與回轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩更大，此對回轉直徑受限制的機械設備，其配套范圍更具優越性。
4.傳動效率高，其傳動效率達98-99.8％，用于大功率傳動，節能效果明顯。
5.運載平穩，噪聲低，裝拆維護方便。

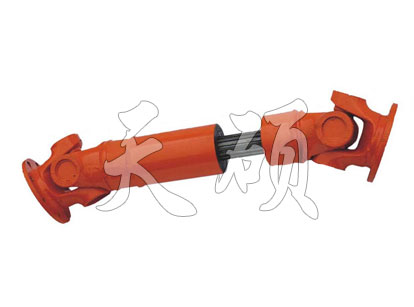

SWC-BH型標準伸縮焊接式萬向聯軸器基本參數和主要尺寸
| 型號 | 回轉直徑 D mm |
公稱轉矩 Tn kN·m |
疲勞轉矩 Tf kN·m |
軸線折角 β （°） |
伸縮量 Ls mm |
尺寸mm | |||||||||
| Lmin | D1 (js11) |
D2 (H7) |
D3 | Lm | n-d | k | t | b (h9) |
g | ||||||
| SWC075BH | 75 | 0.4 | 0.22 | ≤25 | 40 | 315 | 62 | 42 | 42 | 39 | 6-7 | 6 | 2.5 | - | - |
| SWC100BH | 100 | 1.25 | 0.63 | 55 | 390 | 84 | 57 | 60 | 55 | 6-9 | 7 | 2.5 | - | - | |
| SWC120BH | 120 | 2.5 | 1.25 | 80 | 485 | 102 | 75 | 70 | 65 | 8-11 | 8 | 2.5 | - | - | |
| SWC150BH | 150 | 5 | 2.5 | 80 | 590 | 130 | 90 | 89 | 80 | 8-13 | 10 | 3.0 | - | - | |
| SWC180BH | 180 | 12.5 | 6.3 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5.0 | - | - | |
| SWC200BH | 200 | 30 | 15 | ≤15 | 140 | 823 | 175 | 125 | 127 | 110 | 8-17 | 17 | 5.0 | 28 | 8 |
| SWC225BH | 225 | 40 | 20 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5.0 | 32 | 9.0 | |
| SWC250BH | 250 | 63 | 31.5 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6.0 | 40 | 12.5 | |
| SWC285BH | 285 | 90 | 45 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7.0 | 40 | 15.0 | |
| SWC315BH | 315 | 125 | 63 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8.0 | 40 | 15.0 | |
| SWC350BH | 350 | 180 | 90 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8.0 | 50 | 16.0 | |
| SWC390BH | 390 | 250 | 12.5 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8.0 | 70 | 18.0 | |
| SWC440BH | 440 | 355 | 180 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10.0 | 80 | 20.0 | |
| SWC490BH | 490 | 500 | 250 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12.0 | 90 | 22.5 | |
| SWC550BH | 550 | 710 | 355 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12.0 | 100 | 22.5 | |
