LXT接中間套型星形彈性聯軸器

產品描述：可避免由于沖擊產生的內部變形及離心力產生的外部變形;凸爪大的凹面,使漸開線齒上的表面壓力很小,齒上即使承受過載,齒仍不會磨損或變形.

在線咨詢

全國熱線

15231779603

LXT接中間套型星形彈性聯軸器· 產品描述The product description

LXT接中間套型星形彈性聯軸器

LXT接中間套型星形彈性聯軸器的適用范圍和性能特點
　　本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使漸開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。

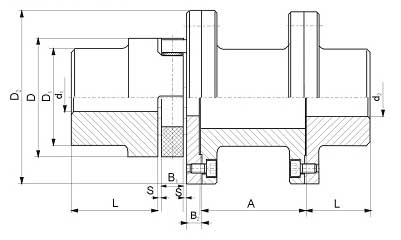

LXT接中間套星形彈性聯軸器基本性能參數和主要尺寸

型號	公稱轉矩 Tn N·m	許用轉速	軸孔直徑 d₁，d₂	L		D	D₁	D₃	A_min	B₁	B2	S	轉動慣量 kg·m²		質量 kg
				Y	J₁，Z₁								A_min 時	每增加 100mm	A_min 時	每增加 100mm
LXT3	200	7600	10，11	25	22	65	48	100	30	15	9.5	2.5	0.0024	0.00033	3.65	0.42
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
LXT4	400	6600	12，14	32	27	80	66	115	40	18	9.5	3	0.008	0.00065	5.51	0.70
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
LXT5	560	5500	14	32	27	95	75	140	50	20	11	3	0.025	0.0011	10.0	0.76
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42	112	84
LXT6	630	5000	16,18,19	42	30	105	85	150	50	21	11	3.5	0.035	0.0019	12.4	1.05
			20,22,24	52	38
			25,28	62	44
			30,32,35,38	82	60
			40,42,45,48	112	84
LXT7	800	4350	20,22,24	52	38	120	98	175	70	22	15	4	0.078	0.0031	18.6	1.25
			25,28	62	44
			30,32,35,38	82	60
			40,42,45,48,50,55	112	84
LXT8	900	4000	22,24	52	38	135	115	190	70	26	15	4.5	0.12	0.0047	25.1	1.42
			25,28	62	44
			30,32,35,38	82	60
			40,42,45,48,50,55,56	112	84
			60,63,65	142	107
LXT9	2000	3550	30,32,35,38	82	60	160	135	215	90	30	17.5	5	0.23	0.0083	37.5	2.00
			40,42,45,48,50,55,56	112	84
			60,63,65,70,71,75	142	107
LXT10	5000	2900	40,42,45,48,50,55,56	112	84	200	160	260	90	34	18.5	5.5	0.53	0.0180	62.4	2.50
			60,63,65,70,71,75	142	107
			80,85,90	172	132
LXT11	7100	2680	50,55,56	112	84	225	180	285	90	38	23.5	6	0.92	0.030	92.3	3.20
			60,63,65,70,71,75	142	107
			80,85,90,95	172	132
			100	212	167
LXT12	8000	2300	60,63,65,70,71,75	142	107	255	200	330	110	42	24	6.5	1.74	0.045	122.1	3.60
			80,85,90,95	172	132
			100,110	212	167
LXT13	10000	2000	60,63,65,70,71,75	142	107	290	230	370	110	46	28	7	3.10	0.065	164.3	4.00
			80,85,90,95	172	132
			100,110,120,125	212	167
LXT14	14000	1860	60,63,65,70,71,75	142	107	320	255	410	130	50	31.5	7.5	5.2	0.094	242.8	5.20
			80,85,90,95	172	132
			100,110,120,125	212	167
			130,140	252	202
LXT15	20000	1600	80,85,90,95	172	132	370	290	460	130	57	35.5	9	8.90	0.150	346.5	6.20
			100,110,120,125	212	167
			130,140,150	252	202
			160	302	242
LXT16	25000	1450	85,90,95	172	132	420	325	520	150	64	37	10.5	16.2	0.210	463.2	6.60
			100,110,120,125	212	167
			130,140,150	252	202
			160,170,180	302	242
			60,63,65	142	107
