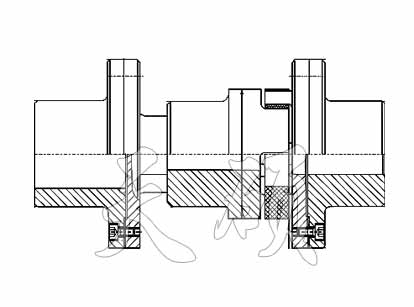

LXJ接中间轴型星形弹性联轴器

产品描述：星形弹性联轴器高速运转时由于受离心力的作用而产生的径向运动将加速其磨损,加设外壳.

在线咨询

全国热线

15231779603

LXJ接中间轴型星形弹性联轴器· 产品描述The product description

LXJ接中间轴型星形弹性联轴器

LXJ接中间轴型星形弹性联轴器的适用范围和性能特点
本联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

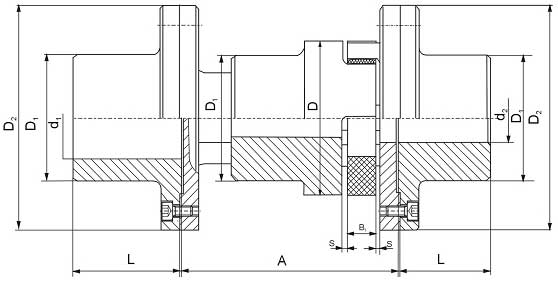

LXJ接中间轴型星形弹性联轴器基本性能参数和主要尺寸

型号	公称转矩 Tn N·m	许用转速n r/min	轴孔直径 d₁，d₂	L		D	D₁	D₃	A_min	B₁	S	转动惯量 kg·m²		质量 kg
				Y	J₁							A_min 时	每增加 100mm	A_min 时	每增加 100mm
LXJ3	200	7600	10，11	25	22	65	48	100	145	15	2.5	0.004	0.00005	4.27	0.48
			12，14	32	27
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
LXJ4	400	6600	12，14	32	27	80	66	115	170	18	3	0.008	0.00015	7.03	0.85
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
LXJ5	560	5500	14	32	27	95	75	140	190	20	3	0.025	0.0002	13.1	1.00
			16，18，19	42	30
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42	112	84
LXJ6	630	5000	16，18，19	42	30	105	85	150	205	21	3.5	0.0039	0.0003	18.2	1.20
			20，22，24	52	38
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48	112	84
LXJ7	800	4350	20，22，24	52	38	120	98	175	235	22	4	0.083	0.00065	27.9	1.80
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55	112	84
LXJ8	900	4000	22，24	52	38	135	115	190	270	26	4.5	0.157	0.0011	41.1	2.20
			25，28	62	44
			30，32，35，38	82	60
			40，42，45，48，50，55，56	112	84
			60，63，65	142	107
LXJ9	2000	3550	30，32，35，38	82	60	160	135	215	300	30	5	0.33	0.0023	67.5	3.20
			40，42，45，48，50，55，56	112	84
			60，63，65，70，71，75	142	107
LXJ10	5000	2900	40，42，45，48，50，55，56	112	84	200	160	260	350	34	5.5	0.61	0.0048	94.5	4.80
			60，63，65，70，71，75	142	107
			80，85，90	172	132
LXJ11	7100	2680	50，55，56	112	84	225	180	285	390	38	6	0.83	0.0076	119	6.10
			60，63，65，70，71，75	142	107
			80，85，90，95	172	132
			100	212	167
LXJ12	8000	2300	60，63，65，70，71，75	142	107	255	200	330	425	42	6.5	1.60	0.011	155	7.40
			80，85，90，95	172	132
			100，110	212	167
LXJ13	10000	2000	60，63，65，70，71，75	142	107	290	230	370	480	46	7	2.60	0.015	211	8.50
			80，85，90，95	172	132
			100，110，120，125	212	167
LXJ14	14000	1860	60，63，65，70，71，75	142	107	320	255	410	530	50	7.5	4.50	0.0215	302	10.20
			80，85，90，95	172	132
			100，110，120，125	212	167
			130，140	252	202
LXJ15	20000	1600	80，85，90，95	172	132	370	290	460	600	57	9	8.00	0.038	453	13.50
			100，110，120，125	212	167
			130，140，150	252	202
			160	302	242
LXJ16	25000	1450	85，90，95	172	132	420	325	520	670	64	10.5	14.7	0.063	605	17.50
			100，110，120，125	212	167
			130，140，150	252	202
			160，170，180	302	242
