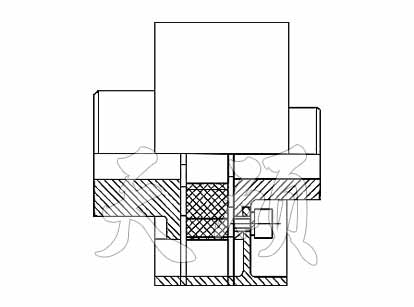

LXZ(XLL)系列帶制動輪星形聯軸器

產品描述：中間的彈性體采用德國配方聚氨酯材料,有多種硬度可供選擇.

在線咨詢

全國熱線

15231779603

LXZ(XLL)系列帶制動輪星形聯軸器· 產品描述The product description

LXZ(XLL)系列帶制動輪星形聯軸器

LXZ(XLL)系列帶制動輪星形聯軸器
LXZ帶制動輪型星形彈性聯軸器的適用范圍和性能特點
本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。

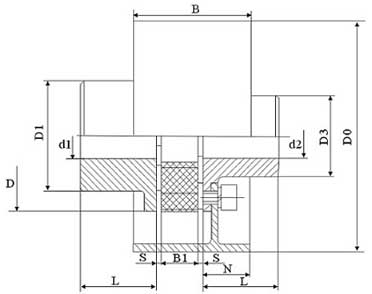

LXZ(xll)帶制動輪型星形彈性聯軸器基本性能參數和主要尺寸

型號	公稱轉矩 Tn N·m	軸孔直徑 d₁，d₂	L		D	D₁	D₃	D₀	B₁	S	轉動慣量 kg·m²	質量 kg
			Y	J₁
LXZ3	200	10，11	25	22	65	48	36	160 200 250	15	2.5	0.0016	1.5
		12，14	32	27
		16，18，19	42	30*
		20，22，24	52	38
		25，28*	62	44
LXZ4	400	12，14	32	27	80	66	48	160 200 250	18	3	0.0029	3.3
		16，18，19	42	30*
		20，22，24	52	38
		25，28	62	44
		30，32，35，38	82	60
LXZ5	560	14*	32	27	95	75	53	200 250 315 400	20	3	0.0076	6.10
		16，18，19*	42	30
		20，22，24	52	38*
		25，28	62	44*
		30，32，35，38	82	60
		40，42	112	84★
LXZ6	630	16，18，19*	42	30	105	85	63	200 250 315 400	21	3.5	0.009	7.5
		20，22，24	52	38*
		25，28	62	44*
		30，32，35，38	82	60
		40，42，45，48	112	84★
LXZ7	800	20，22，24*	52	38	120	98	76	200 250 315 400	22	4	0.023	9.3
		25，28	62	44
		30，32，35，38	82	60
		40，42，45，48，50，55*	112	84★
LXZ8	900	22，28	52	38	135	115	82	250 315 400 500	26	4.5	0.042	15.0
		25，24	62	44*
		30，32，35，38	82	60*
		40，42，45，48，50，55，56	112	84
		60，63，65*	142	107★
LXZ9	2000	30，32，35，38	82	60*	160	135	101	250 315 400 500 630	30	5	0.070	21.8
		40，42，45，48，50，55，56	112	84
		60，63，65，70，71，75	142	107
LXZ10	5000	40，42，45，48，50，55，56	112	84*	200	160	130	315 400 500 630	34	5.5	0.189	40.0
		60，63，65，70，71，75	142	107
		80，85，90	172	132
LXZ11	7100	50，55，56	112	84*	225	180	145	400 500 630 710	38	6	0.312	61.8
		60，63，65，70，71，75	142	107*
		80，85，90，95	172	132
		100	212	167
LXZ12	8000	60，63，65，70，71，75	142	107*	255	200	167	400 500 630 710	42	6.5	0.60	77.8
		80，85，90，95	172	132
		100，110	212	167
LXZ13	10000	60，63，65，70，71，75	142	107*	290	230	190	500 630 710 800	46	7	1.00	102.6
		80，85，90，95	172	132
		100，110，120，125	212	167
LXZ14	14000	60，63，65，70，71，75	142	107*	320	255	210	500 630 710 800	50	7.5	1.69	149.5
		80，85，90，95	172	132
		100，110，120，125	212	167
		130，140	252	202
LXZ15	20000	80，85，90，95	142	107*	370	290	248	630 710 800	57	9	3.59	228.5
		100，110，120，125	172	132
		130，140，150	212	167
		160	302	242
LXZ16	25000	80，85，90，95	172	132*	420	325	285	630 710 800	64	10.5	6.13	298.8
		100，110，120，125	212	167
		130，140，150	252	202
		160，170，180	302	242

注1：表中打“*”號的尺寸，不適用于d2，打“★”號的尺寸不適用于Z1型軸孔。
注2：表中的質量和轉動慣量是按*大軸孔直徑Y型孔計算的近似值，未包括制動輪。
注3：制動輪的相關尺寸見表6。

制動輪直徑 D0		160	200	250	315	400	500	630	710	800
許用轉速 r/min		3550	2800	2240	1800	1400	1120	900	800	710
B		70	85	105	135	170	210	265	300	340
N	LXZ3	30	35	38	—	—	—	—	—	—
	LXZ4	31	36	39	—	—	—	—	—	—
	LXZ5	—	38	45	50	—	—	—	—	—
	LXZ6	—	38	48	52	—	—	—	—	—
	LXZ7	—	40	50	58	62	—	—	—	—
	LXZ8	—	50	58	72	82	—	—	—	—
	LXZ9	—	—	50	58	73	83	—	—	—
	LXZ10	—	—	—	64	75	84	107	110	—
	LXZ11	—	—	—	—	78	92	112	115	—
	LXZ12	—	—	—	—	80	95	112	125	—
	LXZ13	—	—	—	—	—	100	115	130	132
	LXZ14	—	—	—	—	—	102	125	130	132
	LXZ15	—	—	—	—	—	—	126	132	150
	LXZ16	—	—	—	—	—	—	130	140	155
轉動慣量 kg·m²		0.012	0.035	0.100	0.350	1.010	2.900	8.720	15.90	30.08
質量 kg		2.4	3.92	8.2	17.8	34.2	63.2	119	169	221
