產品描述：彈性柱銷齒式聯軸器具有以下特點:(1)彈性柱銷齒式聯軸器與齒式聯軸器相比,結構簡單,組成零件較少,制造較方便,不用齒輪加工機床
15231779603
彈性柱銷齒式聯軸器具有以下特點：(1)彈性柱銷齒式聯軸器與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。(2)ZLD型圓錐形軸孔彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。(3)彈性柱銷齒式聯軸器減振動能差，噪聲較大。彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。

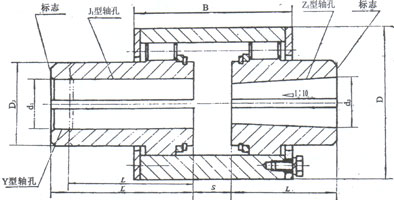

| 型號 | 公稱扭矩Tn(N.m) | 許用轉速[n]r/min | 軸孔直徑d1 d2 | 軸孔配合長度 | D | B | S | 轉動慣量Kg.m2 | 質量m Kg | |
| Y型 | J1、Z1型 | |||||||||
| L | L1 | |||||||||
| ZLD1 | 100 | 4000 | 12 14 | 32 | 27 | 76 | 52 | 9 | 0.0007 | 0.73 |
| 16 18 | 42 | 30 | ||||||||
| 19 | ||||||||||
| 20 22 | 52 | 38 | 54 | 11 | ||||||
| 24 | ||||||||||
| ZLD2 | 250 | 4000 | 16 18 | 42 | 30 | 90 | 60 | 7 | 0.004 | 3.9 |
| 19 | ||||||||||
| 20 22 | 52 | 38 | 62 | 9 | ||||||
| 24 | ||||||||||
| 25 28 | 62 | 44 | 66 | 13 | ||||||
| 30 32 | 82 | 60 | 70 | 17 | ||||||
| ZLD3 | 630 | 4000 | 25 28 | 62 | 44 | 118 | 85 | 11 | 0.015 | 8.6 |
| 30 32 | 82 | 60 | 89 | 15 | ||||||
| 35 38 | ||||||||||
| 40 42 | 112 | 84 | 95 | 21 | ||||||
| ZLD4 | 1600 | 4000 | 40 42 | 112 | 84 | 158 | 115 | 21 | 0.057 | 18.1 |
| 45 48 | ||||||||||
| 50 55 | ||||||||||
| 56 | ||||||||||
| 60 | 142 | 107 | 122 | 28 | ||||||
| ZLD5 | 4000 | 4000 | 50 55 | 112 | 84 | 192 | 115 | 21 | 0.14 | 29.2 |
| 56 | ||||||||||
| 60 63 | 142 | 107 | 112 | 28 | ||||||
| 65 70 | ||||||||||
| 71 75 | ||||||||||
| 80 | 172 | 132 | 127 | 33 | ||||||
| ZLD6 | 6300 | 3300 | 60 63 | 142 | 107 | 230 | 144 | 30 | 0.31 | 47.2 |
| 65 70 | ||||||||||
| 71 75 | ||||||||||
| 80 85 | 172 | 132 | 149 | 35 | ||||||
| 90 95 | ||||||||||
| ZLD7 | 10000 | 2900 | 70 71 | 142 | 107 | 260 | 146 | 30 | 0.62 | 73 |
| 75 | ||||||||||
| 80 85 | 172 | 132 | 151 | 35 | ||||||
| 90 95 | ||||||||||
| 100 110 | 212 | 167 | 156 | 40 | ||||||
| ZLD8 | 16000 | 2500 | 80 85 | 172 | 132 | 300 | 167 | 34 | 1.29 | 115 |
| 90 95 | ||||||||||
| 100 110 | 212 | 167 | 172 | 39 | ||||||
| 120 125 | ||||||||||
| 130 | 252 | 202 | 177 | 44 | ||||||
| ZLD9 | 25000 | 2300 | 90 95 | 172 | 132 | 335 | 187 | 34 | 2.1 | 151 |
| 100 110 | 212 | 167 | 192 | 39 | ||||||
| 120 125 | ||||||||||
| 130 140 | 252 | 202 | 197 | 44 | ||||||
| 150 | ||||||||||
| ZLD10 | 31500 | 2100 | 100 110 | 212 | 167 | 355 | 194 | 41 | 3.1 | 196 |
| 120 125 | ||||||||||
| 130 140 | 252 | 202 | 199 | 46 | ||||||
| 150 | ||||||||||
| 160 170 | 302 | 242 | 209 | 56 | ||||||
| ZLD11 | 40000 | 2000 | 110 120 | 212 | 167 | 380 | 214 | 41 | 4.3 | 237 |
| 125 | ||||||||||
| 130 140 | 252 | 202 | 219 | 46 | ||||||
| 150 | ||||||||||
| 160 170 | 302 | 242 | 229 | 56 | ||||||
| 180 | ||||||||||
| ZLD12 | 63000 | 1700 | 130 140 | 252 | 202 | 445 | 231 | 48 | 9.9 | 399 |
| 150 | ||||||||||
| 160 170 | 302 | 242 | 241 | 58 | ||||||
| 180 | ||||||||||
| 190 200 | 352 | 282 | 251 | 68 | ||||||
| ZLD13 | 100000 | 1500 | 150 | 252 | 202 | 515 | 262 | 44 | 16.6 | 502 |
| 160 170 | 302 | 242 | 272 | 54 | ||||||
| 180 | ||||||||||
| 190 200 | 352 | 282 | 282 | 64 | ||||||
